K-5, K3 a vymena matnice

[duves]

Asi som sa zle vyjadril na Canon sa dajú kúpiť za 22-25e a chcel som ním nahradiť ten z KE a FS

aj na Pentax sa daju kupit matnice lacno za 20-30 dolarov, na ebay

[Jan67]

Ale pouze ta jedna stojí jako vstupní materiál za to, a to sice Canon EC-S, čistá, bez gravírování.
Ten chlapík dlacouture z pentaxforums tomu věnoval asi rok, než ji objevil.
EC-S se pohybuje spíš kolem 40 USD.

Ten materiál matnice mi připadá velmi choulostivý, já bych teda na řezání nervy neměl. Vyfoukávání prachu z té velmi jemné fresnelovy čočky bych nechtěl zažít...

Takže těch 30-40 USD za profesionální vyříznutí mi přijde fér.

[lennyl]

http://www.afuk.cz/onacejsi-matnice/ perfektne, ten rozdiel v matniciach je tam riadne vidno.

no, ale ja by som si v ziadnom pripade netrufal v domacich podmienkach rezat Ee-S alebo aj inu matnicu na nase fotaky. Uz len pri manipulacii Ec-A som pinzetou urobil jemnu ryhu pri drzani matnice. Neviem si vobec predstavit dake prelepovaie takejto matnice a toboz nie obrusovanie (stiepanie a vyrezavanie).

ps: videl som na ebay aj lacnejsie matnice presne na mieru Pentax (napr. travor), vyroba zrejme cina, ktosi tu aj na pentaxfriends pisal ze kvalita celkom vyhovuje, ja by som to asi nekupoval (radsej dam 100e za original obrusenu Ee-s).
http://www.ebay.com/itm/New-Single-180- ... 282wt_1347
http://www.ebay.com/itm/180-Focusing-Sc ... 744wt_1363

[sperk]

Oba mě mluvíte z duše.Partyzánštin jsme si za totáče užili dost.Já si radši připlatím za precizní práci.A ještě k té matnici přidají podložky na seštelovaní.

[duves]

ps: videl som na ebay aj lacnejsie matnice presne na mieru Pentax (napr. travor), vyroba zrejme cina, ktosi tu aj na pentaxfriends pisal ze kvalita celkom vyhovuje, ja by som to asi nekupoval (radsej dam 100e za original obrusenu Ee-s).
http://www.ebay.com/itm/New-Single-180- ... 282wt_1347
http://www.ebay.com/itm/180-Focusing-Sc ... 744wt_1363

Ano, toto poznam.

[palo2811]

Všecia chcete platiť za veci k novím telám to chápem ale ja mám K10 ktorá odijde za mesiac možno za rok a až potom čo si kúpim nové telo kúpim si aj super matnicu ale do vtedy chcem lacno improvizovať .Predpokladám že matnica na K10 nie je totožná s tou z K3.

[lennyl]

takze teraz som si vymenil matnicu na K-3.
- vybral som tu povodnu matnicu aj ten povodny kovovy ramcek (hrubku som nemeral)
- vlozil som plastovy ramcek dodany s kupenou matnicou (hrubka 0,25mm)
- ofukal som kupenu matnicu Ec-A obycajnym balonikom (JYC) a vlozil ju do K-3

* nemam ziadny prach na matnici, zazrak.
* ostrenie manualne je fakt presne (tu hrubku ramceku 0,25mm som trafil asi presne, v baleni som mal dalsie hrubky a to 0,12mm, 0,13mm a 0,15mm) - tj. ze ostrim manualne na mikro raster a ten je uplne hladky, urobim fotku a je zaostrene uplne presne (skusal som rozne vzdialenosti, rozne uhly)
* ostrenie s AF (Pentax DA*55/1,4) na stredovy bod (kde je ten mikro raster) je presne (aj na f1,4), tj. opat po zaostreni je ten mikro raster v strede matnice uplne hladky.

PS: povodne som chcel tuto matnicu Ec-A predat (stala ma 100euro) a kupit tu spominanu Ee-S, mozno inokedy, nateraz som spokojny.
http://www.focusingscreen.com/product_i ... ts_id=1008

[ESB]

Lennyl, ja to nechápem...... Mám túto matnicu od Teba a predtým na K5, i teraz na 52s nemám absolútne žiadnu podložku. Ostrilo a ostrí mi to presne.

[bedo.]

ESB: AF, či manuálne? Lebo na AF matnica nemá vplyv...

[lennyl]

ECB: no ale ty si nevyberal tu original kovovou podlozku, ja ano a vlozil som tam plastovu, co bola dodana s novou matnicou. hrubky tych dvoch podloziek mozu byt priblizne rovnake. su tam na kalibraciu. vsetko je to vyrabane v tolerancii, tebe to asi zapasovalo bez vymeny podloziek (aj ja som to tak tusim mal na starej K5).

bedo.: jasne ze vymena matnice nema vplyv na AF ostrenie (konktretne Ea-C, nemeni sa ani meranie expozicie). matnica je tam iba pre teba,aby si vedel manualne ostrit, preto sa kalibruje podlozkami, aby ostry obraz zaostreny manualne sa rovnal realne ostrej fotke

[ESB]

Ach vtááák! Takto to chápem ... Ja som ozaj len vyklepol starú a priklepol novú matnicu.
K tomu ostreniu. Ja som si nechal aj elektronické potvrdenie zaostrenia zapnuté. V niektorých podmienkach, keď matnica nestíha, si to potvrdzujem takto. No a si myslím, že je to aj akási "skúška správnosti" správneho nastavenia matnice. Blikne vtedy, ak som manuálne na matnici ostrý.

[Jan67]

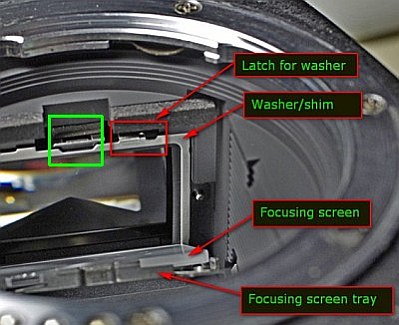

Možná by bylo dobré pro některé vyjasnit, kde ta podložka vůbec je. Protože garantuji, že bez podložky by manuální ostření bylo hodně ujetý. Nejlíp to ukazuje tento obrázek:


Nejprve se odjistí držák i s matnicí přizvednutím záklopky (v zeleném rámečku), matnice se vyklopí (na fotce již vyklopena), pak je teprve vidět podložka (označena jako washer/shim). Pro její uvolnění se musí nadzvednout plíšek (červený rámeček). Montuje se v opačném postupu.

Posuzovat přesnost nastavení by se mělo s objektivem na f1,4, maximálně 1,8.
Jinak to nastavení nemůže být dobře vidět.
Mě rozdíl 0,07mm udělal s 50tkou na necelý metr asi centimetr rozdíl v zaostření. Takže správně podložku nakalibrovat se určitě vyplatí.

Kdo by potřeboval jinou podložku než má, byla (a snad pořád je ) možnost je objednat v USA (protože servis v Praze se tváří, že nikdy nic takového neslyšel):
Pentax Division
National Parts Administrator
3500 N. Windsor Dr. Suite-400
Aurora, CO 80011
Ph. (720)988-2653
Fax (303)799-9213
E-Mail: lynn.badillo@wildernestlogistics.com

s těmito part numbery
77240.M02200A - 0.10mm
77240.M02200B - 0.15mm
77240.M02200C - 0.20mm
77240.M02200D - 0.25mm
77240.M02200E - 0.30mm
77240.M02200F - 0.35mm
77240.M02200G - 0.40mm
77240.M02200H - 0.45mm
77240.M02200I - 0.50mm

Jedna stojí asi 72 centů.

[Jan67]

Ach vtááák!
K tomu ostreniu. Ja som si nechal aj elektronické potvrdenie zaostrenia zapnuté. V niektorých podmienkach, keď matnica nestíha, si to potvrdzujem takto. No a si myslím, že je to aj akási "skúška správnosti" správneho nastavenia matnice. Blikne vtedy, ak som manuálne na matnici ostrý.

elektronické potvrzení manuálního zaostření je absolutně nedostatečně přesné, má velkou hysterezi (tj. rozpětí), kdy zapíná či vypíná. Takže taková loterie. Nakonec na testovací fotce s f1,4 to pak musí být nutně vidět.

[lennyl]

Jan67: dobre si to doplnil aj s tym obrazkom (ja som to bral uz tak akosi automaticky, ze vymenit matnicu zvladne kazdy, ked su videa aj na webe).
no praveze som testoval presnost manualneho ostrenia s DA*55 na f1,4. keby som mal napr. Samyang 85/1,4, tam by sa to dalo este viac otestovat (dlhsie ohnisko).

* inak mam stale zapnute AF potvrdzovanie spravneho zaostrenia (tj. ze pipne cerveny AF bod v hladaciku), ma to sice velky rozptyl, ale nerusi ma to a som na to zvyknuty. Manualne ostrim fakt zriedkavo.

[sperk]

Tak jsem konečně změřil původní podložku pod matnici. Má tloušťku 0,34mm. Tím je zřejmé ,že každý fotoaparát kalibrují jinak.
